Сучасні смартфони — це складні високотехнологічні пристрої, де кожен компонент має критичне значення для їхньої роботи. Одним із найбільш вразливих і водночас важливих елементів є шлейф дисплею — тонкий гнучкий кабель, який з’єднує екран смартфона з материнською платою. Саме цей кабель відповідає за передачу зображення, сигналів сенсора, підсвітки, а в деяких моделях навіть за роботу таких функцій, як Face ID або Touch ID.
У цій статті ми розглянемо, що таке шлейф дисплею, чому він ламається, як відбувається його заміна в сервісному центрі MFIX, які моделі смартфонів найчастіше мають цю проблему та яке обладнання використовується для професійного ремонту.
Що таке шлейф дисплею і чому він ламається?

Шлейф дисплею — це надзвичайно тонкий і гнучкий кабель, який з’єднує дисплей смартфона з його материнською платою. Він відповідає за передачу відеосигналу, сенсорного управління та навіть підсвітки. Незважаючи на свою важливість, цей компонент надзвичайно вразливий до механічних пошкоджень.
Основні причини поломки шлейфу:
- Механічні пошкодження: удари, падіння, сильний тиск на екран можуть спричинити розрив або надрив шлейфу.
- Потрапляння вологи: волога викликає окислення контактів і руйнування доріжок на шлейфі.
- Неправильний монтаж: під час заміни дисплею некваліфікованими майстрами може бути пошкоджений шлейф.
- Заводський дефект: іноді шлейф може мати мікротріщини або слабкий контакт ще з виробництва.
Як зрозуміти, що потрібна саме заміна шлейфу?

Не завжди можна візуально визначити, що проблема саме у шлейфі дисплею. Проте є кілька характерних ознак, які можуть вказувати на несправність шлейфу:
- Зображення на екрані періодично або постійно спотворене, як на “зіпсованому телевізорі”. Це може бути мерехтіння, хаотичні смуги, кольорові шуми або зображення, що тремтить.
- Дисплей показує біле або зелене зображення. Часто це супроводжується чорними горизонтальними або вертикальними смугами. Це свідчить про розрив або пошкодження контактів на шлейфі.
- Екран не видає зображення, але підсвітка працює, а матриця залишається цілою та неушкодженою. Це означає, що сигнал від материнської плати до дисплею не проходить через шлейф.
- Періодичні переривання зображення або реакції сенсора. Якщо під час використання екран то працює, то зникає, це може бути наслідком нестабільного контакту шлейфу.
- Випадкове вимикання або блимання екрану. Також ознака пошкодження шлейфу, коли сигнал передається нестабільно.
Є ще багато різних видів несправності шлейфу, але ті, що ми вказали, є найбільш розповсюдженими. Якщо ваш смартфон демонструє хоча б один із цих симптомів, варто негайно звернутися до сервісного центру MFIX для діагностики.
Не ризикуйте своїм пристроєм! Своєчасне звернення до професіоналів допоможе зберегти ваш дисплей у справному стані.
Як виконується заміна шлейфу в сервісному центрі MFIX?

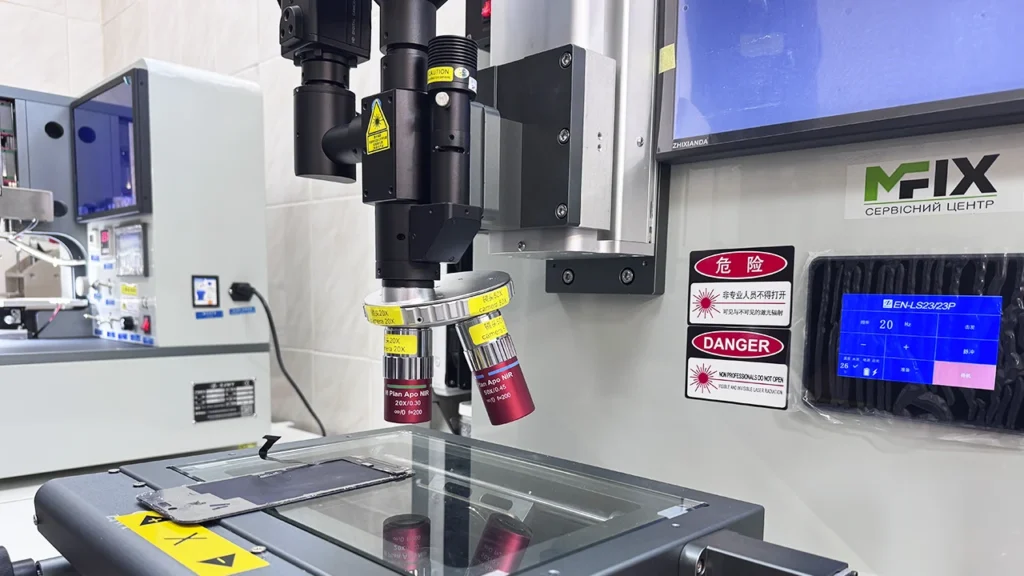

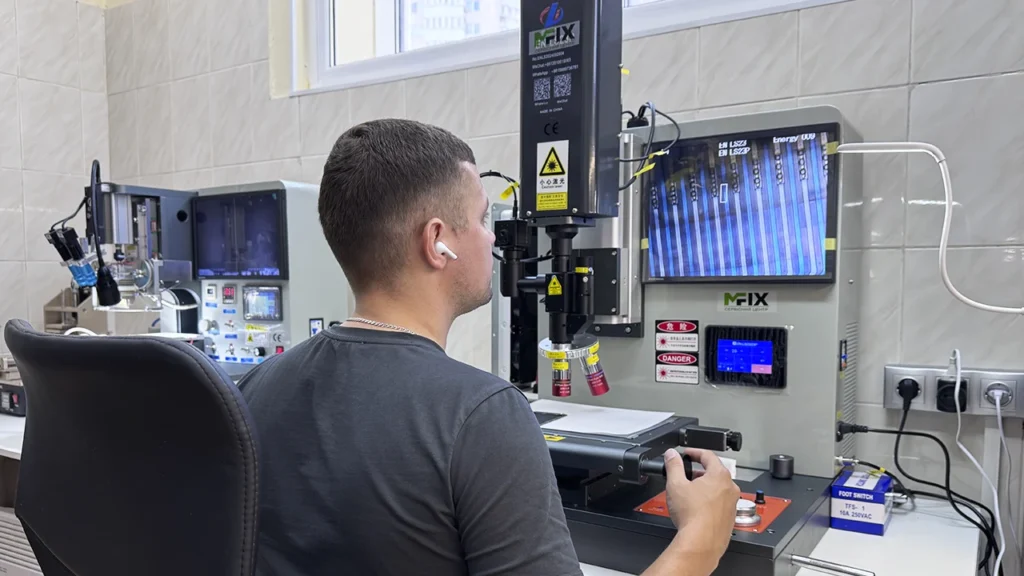

Заміна шлейфа дисплея — це високоточна процедура, яку неможливо виконати без спеціального обладнання та відповідного досвіду. На сьогодні у сервісному центрі MFIX центральним елементом обладнання для заміни шлейфів є комплекс ZJWY EN-580, вироблений компанією Shenzhen Jialan International Trading Co., Ltd., що має завод у місті Шеньчжень, Китай. Це відомий виробник професійного обладнання для ремонту мобільних телефонів та електроніки, який спеціалізується на виробництві сучасних платформ для ремонту дисплеїв, зокрема для роботи зі шлейфами COF (Chip-on-Flex), COG (Chip-on-Glass) та COP (Chip-on-Panel).
Однак весь процес включає використання й інших спеціальних пристроїв та матеріалів:
- Інфрачервона паяльна станція (BGA-платформа): Забезпечує безпечний демонтаж старого шлейфу без ризику пошкодити матрицю дисплею.
- Ультразвукова ванна: Видаляє залишки флюсу та забруднень після пайки, забезпечуючи чистоту поверхні.
- Мікроскоп з високим збільшенням (40х – 150х): Дозволяє виявити мікротріщини або дефекти на шлейфі та забезпечити точне встановлення нового.
- Термостійкі захисні плівки: Захищають сусідні компоненти під час нагріву, запобігаючи їх пошкодженню.
- Антистатичний інструмент: Захищає дисплей та шлейф від статичної електрики, що може призвести до пошкодження мікросхем.
Матеріали, необхідні для заміни шлейфу:
- Спеціальний клей ACF: Це тонка стрічка клею, яка постачається в рулонах і має дуже короткий термін зберігання.
- Температурні умови зберігання: Клей зберігається в холодильній камері при температурі від −10°C до +5°C.
- Оригінальні шлейфи: Тільки якісні запчастини від перевірених постачальників.
Завдяки комплексному використанню сучасного обладнання, якісних матеріалів та професійному підходу фахівці сервісного центру MFIX гарантують високу якість та надійність кожного ремонту.

Терміни виконання ремонту:
Ремонт шлейфу дисплею у сервісному центрі MFIX зазвичай займає від 3 до 5 годин, залежно від складності роботи та моделі пристрою. Однак точний час виконання ремонту може змінюватися в залежності від завантаженості сервісного центру на момент звернення. Наш адміністратор завжди озвучить вам орієнтовний час виконання робіт та повідомить про готовність пристрою.
Повний процес заміни шлейфу:
- Діагностика: спочатку майстер перевіряє стан дисплею та шлейфу, визначає причину несправності та підтверджує необхідність заміни.
- Демонтаж старого шлейфу: використовується інфрачервона паяльна станція, яка дозволяє обережно зняти старий шлейф без ризику пошкодити матрицю.
- Очищення плати: видалення залишків флюсу, окисів та інших забруднень в ультразвуковій ванні.

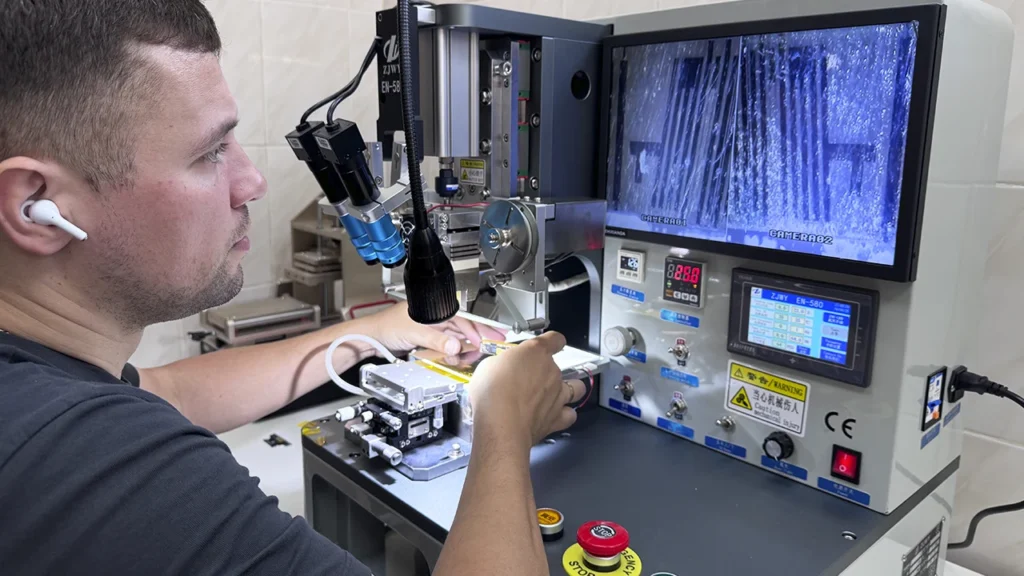

- Установка нового шлейфу на обладнання: точне позиціонування шлейфу за допомогою мікроскопа та надійне з’єднання з використанням професійної технології пайки.
- Контрольна перевірка: тестування дисплею на стабільність зображення, чутливість сенсора та відсутність артефактів.
Типові проблеми шлейфів у різних моделях смартфонів

Apple iPhone
- Моделі iPhone (Pro, Max) 12, 13, 14, 15, 16: проблеми з шлейфом дисплею найчастіше виникають через пошкодження OLED-шлейфів після падіння, потрапляння вологи або невдалого ремонту.
Samsung Galaxy
- Серії A (A54, A73, М53): часто виходить з ладу шлейф підсвітки або сенсора через надмірний тиск на екран.
- Galaxy S20, S23 Ultra, S24: проблеми з шлейфом вигнутого дисплею, де шлейф піддається додатковому навантаженню.
- Note-серії: проблеми зі шлейфом стилуса S-Pen або шлейфом сенсора екрану через зношення.
Xiaomi / Redmi
- Redmi Note 11, 12, 13 Pro: часті проблеми з шлейфом сенсора після потрапляння вологи.
- Xiaomi Mi 12, 13: проблеми з шлейфом дисплею через пошкодження під час розбирання.
- Poco серії (M3 Pro, M6 Pro): проблеми зі шлейфом кнопки живлення та сенсора відбитків пальців.
OnePlus
- OnePlus 9, 10, 11: проблеми з шлейфом дисплею через перегрів або механічний вплив.
- OnePlus Nord: проблеми з шлейфом сенсора через неправильний монтаж.
Google Pixel
- Pixel 7, 8: проблеми зі шлейфом підсвітки через нагрів або заводські дефекти.
- Pixel 9: проблеми з шлейфом сенсора через пошкодження під час розбирання.
Як правильно доглядати за дисплеєм, щоб уникнути поломок шлейфу?

1. Уникайте падінь та ударів
Механічні пошкодження — це найчастіша причина поломки шлейфу дисплею. Навіть незначний удар або падіння може викликати мікротріщини на шлейфі, що поступово призведе до його виходу з ладу. Використовуйте чохли з амортизаційними властивостями та захисне скло.
2. Не натискайте на екран надмірно
Дисплей смартфона — це багатошарова структура, і шлейф є однією з її частин. Сильний тиск на екран може викликати перегин або пошкодження шлейфу, особливо на моделях з тонкими OLED-дисплеями.
3. Захищайте пристрій від вологи
Волога — один із головних ворогів електроніки. Навіть кілька крапель, що потрапили на шлейф, можуть викликати корозію та окислення контактів. Використовуйте захисні чохли з водонепроникним захистом або просто уникайте контакту з рідиною.
4. Не відкривайте телефон самостійно
Самостійне розбирання смартфона без досвіду може призвести до пошкодження шлейфу під час зняття дисплею. Це особливо стосується моделей з сенсором під екраном або вигнутими дисплеями.
5. Уникайте перегріву
Постійний перегрів смартфона може негативно впливати на гнучкість шлейфу. Це стосується і надмірного нагріву від сонця, і перегріву через інтенсивне використання (ігри, зйомка відео). Якщо смартфон нагрівається — дайте йому охолонути.
6. Використовуйте лише якісні зарядні пристрої
Дешеві зарядні пристрої можуть спричинити перепади напруги, що негативно впливає на роботу дисплею та шлейфу. Використовуйте лише оригінальні або сертифіковані зарядні пристрої.
7. Звертайтеся до професійних сервісних центрів
Якщо екран почав працювати нестабільно або зображення зникає — не намагайтеся самостійно розбирати пристрій. Зверніться до професійного сервісного центру де майстри проведуть діагностику та професійний ремонт.
Чому заміна шлейфу — це складний ремонт?
Заміна шлейфу дисплею потребує комплексного підходу та високоточних інструментів. Це не просто заміна деталі — це складна процедура, яка вимагає:
- Використання дорогого обладнання та якісних витратних матеріалів.
- Точного контролю температури під час демонтажу та монтажу шлейфу.
- Навичок роботи зі складною мікропайкою та оптичними технологіями.
- Розуміння конструкції сучасних дисплеїв (OLED, AMOLED, TFT).
Цікаві технічні факти про шлейфи дисплею

1. Товщина шлейфу
Сучасні шлейфи дисплеїв мають товщину лише 0,1 мм, що робить їх надзвичайно вразливими до механічних пошкоджень та мікротріщин. Особливо це стосується OLED-дисплеїв.
2. Технологія COF (Chip-on-Flex)
У багатьох сучасних смартфонах використовується технологія COF (Chip-on-Flex), де мікросхеми розпаяні безпосередньо на шлейфі. Це значно зменшує розміри компонентів, але ускладнює ремонт, оскільки навіть невелике пошкодження може зробити дисплей непрацездатним.
3. Температурний контроль має значення
Під час заміни шлейфу температура повинна бути ідеально збалансованою — від 100°C до 250°C. Надмірний нагрів може пошкодити матрицю дисплею, а недостатній — призвести до ненадійного з’єднання.
4. З’єднання шлейфів у OLED-дисплеях
У багатьох смартфонах з OLED-дисплеями (наприклад, iPhone 15, Samsung Galaxy S24 Ultra) шлейф має кілька контактних доріжок, кожна з яких відповідає за певні функції: зображення, підсвітку, сенсор, датчик наближення. Пошкодження навіть однієї з цих доріжок може зробити екран непрацездатним.
5. Антистатичний захист під час роботи
Шлейфи надзвичайно чутливі до статичної електрики. У професійних сервісах, майстри працюють з антистатичними браслетами та килимками, що запобігає пошкодженню мікросхем.
6. Контроль точності до мікронів
У професійних паяльних станціях, точність позиціонування шлейфу досягає ±3 мкм (мікронів), що забезпечує стабільність і надійність з’єднання.
Висновок

Якщо дисплей вашого смартфона перестав працювати належним чином, це може бути наслідком несправного шлейфу. У сервісному центрі MFIX ми гарантуємо якість кожного ремонту завдяки використанню найсучаснішого обладнання та професійному підходу. Заміна шлейфу — це складний технологічний процес, який варто довіряти лише компетентним фахівцям. У MFIX ми пропонуємо професійну діагностику, високоякісний ремонт та гарантію на виконані роботи.
Якщо ваш смартфон почав показувати спотворене зображення, періодично зникає екран або сенсор працює нестабільно — не зволікайте. Звертайтеся до професійного сервісного центру MFIX, де досвідчені майстри проведуть діагностику та заміну шлейфу на смартфонах будь-яких брендів: Apple iPhone, Samsung, OnePlus, Xiaomi, Google Pixel, Honor, Huawei, Oppo та інших. Ми використовуємо сучасне обладнання, яке гарантує точний та безпечний ремонт. Для кожного клієнта — індивідуальний підхід, якісні оригінальні запчастини та гарантія на виконані роботи.
Для бізнесу та сервісних центрів:
Якщо ваш сервісний центр не виконує заміну шлейфів дисплеїв або у вас є потреба в оптових замовленнях ремонту — ми готові співпрацювати! MFIX пропонує професійний ремонт дисплейних модулів для партнерів, оптові знижки та швидкий обмін. Довірте складний ремонт професіоналам, а ви зможете зосередитися на інших послугах.
Залиште заявку прямо зараз — ми з радістю допоможемо вам або вашому бізнесу.
Поширені питання (FAQ)

Чи можна відремонтувати шлейф без заміни?
У деяких випадках можна відновити окремі доріжки шлейфу за допомогою мікропайки, але це ненадійний метод. У сервісному центрі MFIX ми зазвичай рекомендуємо повну заміну шлейфу для гарантії надійної роботи.
Скільки часу займає заміна шлейфу?
У сервісному центрі MFIX заміна шлейфу зазвичай займає від 3 до 5 годин, залежно від моделі телефону та складності роботи.
Чи можна самостійно замінити шлейф дисплею вдома?
Ні. Заміна шлейфу — це складна процедура, що потребує професійного обладнання, точного температурного контролю та досвіду.
Чи зберігаються дані після заміни шлейфу?
Так, заміна шлейфу не впливає на пам’ять телефону. Всі ваші дані залишаться на місці.
Чи надається гарантія на заміну шлейфу?
Так, у сервісному центрі MFIX надається гарантія на всі виконані роботи та використані запчастини.
Що робити, якщо дисплей не реагує після заміни шлейфу?
Якщо дисплей не працює після заміни шлейфу, це може бути ознакою зовнішнього впливу користувачем смартфону, дефекту нового шлейфу, проблеми з контактом або несправності матриці. У таких випадках необхідна повторна діагностика.
Чи співпрацюєте ви з іншими сервісними центрами?
Так, ми пропонуємо послуги професійного ремонту дисплейних модулів для інших сервісних центрів. Ви можете передавати нам пристрої для заміни шлейфів, а ми гарантуємо якісний ремонт та швидке повернення готових пристроїв.
Чи надаєте ви знижки на оптові замовлення ремонту?
Так, у MFIX діє система оптових знижок для партнерів та сервісних центрів. Чим більший обсяг замовлення — тим вигідніші умови співпраці. Для отримання персональної пропозиції зв’яжіться з нами по телефону.
